VCN DRGおよびNAT Gateway
VCN DRGおよびNAT Gatewayサブジェクト領域を使用して、VCN DRGおよびNAT Gatewayリソースに関するレポートを作成できます。これらのレポートを使用すると、テナンシおよびコンパートメント全体のVCN DRGおよびNAT Gatewayリソースの様々な属性およびメトリックを追跡できます。
- VCNは、従来のオンプレミス・ネットワークと同様、OCI内のプライベートで論理的に分離されたネットワークです。IPアドレス空間(CIDRブロック)を定義し、サブネット、ルート表、セキュリティ・リスト/NSGおよびゲートウェイを含みます。VCNを使用して、コンピュート、データベース、ロード・バランサなどとの間で送受信されるトラフィックをホストおよび制御します。
- DRGは、VCNと外部ネットワークの間のプライベート接続を可能にする仮想エッジ・ルーターです。
- NAT Gatewayは、プライベート・サブネットのリソースに対してアウトバウンド専用のインターネット・アクセスを提供します。インスタンスはインターネットへの接続を開始できますが(OSの更新、パッケージのプル、外部APIのコールなど)、インターネットからのインバウンド接続はNATを介して許可されません。
ビジネス上の質問
サブジェクト領域は、次のビジネス上の質問に回答できます。
- 添付/配布/ルート表の数はいくつありますか。
- 各アタッチメント/配布/ルート表数のライフサイクル状態は何ですか。
- 各アタッチメント/配布/ルート表の作成および削除時間はどれくらいですか。
- どのVCN NAT Gatewayがどのルート表に接続されていますか。
- アタッチメント数が最も多いコンパートメントはどれですか。添付が作成されたリージョンはどれですか。
論理モデル
VCN DRGおよびNAT Gatewayサブジェクト領域は、関係駆動論理モデルに基づいています。
この図は、VCN DRGファクト表が次のディメンション表とどのように関連しているかを示しています:

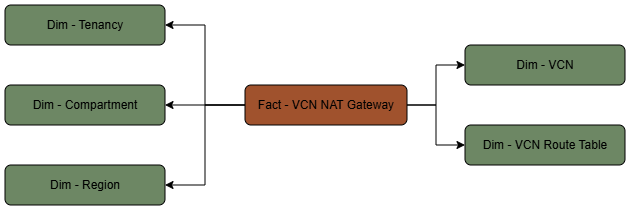

この図は、VCN NAT Gatewayファクト表が次のディメンション表とどのように関連しているかを示しています。
メトリック詳細
このサブジェクトエリアのファクトフォルダには、次の基準が表示されます。
| ファクト | メトリック | 摘要 |
|---|---|---|
| VCN - DRG | 添付件数 | このDRGにアタッチされているVCNs、RPCまたは仮想回線の数を示します。 |
| VCN - DRG | 配分数 | ルート・ディストリビューションの数を指定します。 |
| VCN - DRG | ルート表数 | 定義されたDRGルート表の数を指定します。 |
