Roving Edge Deviceのケーブル配線
次の図を使用して、この手順でケーブルを接続するときに、Roving Edge Deviceの背面のコネクタを見つけます。
ノート
MIL-STD-461 Rev G RE102の要件を満たすには、Roving Edge Deviceに接続されているすべてのイーサネット・ネットワーク・ケーブルがCAT8の評価を受ける必要があります。それ以外の場合、Ethernetケーブルの最小要件は CAT6です。
ヒント
ほとんどのデバイスでは、デバイスを自己プロビジョニングするために、大きな25 GBソフトウェアファイルをダウンロードする必要があります。スムーズなインストールを実現するには、デバイスを高速ネットワークに接続することをお勧めします。

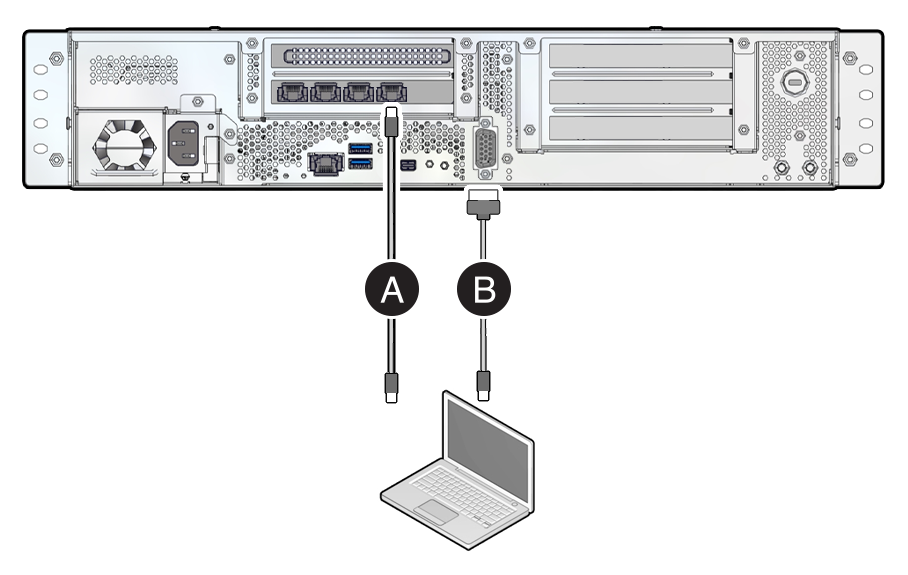

次の図に示すように、デフォルトのEthernetポートとシリアルコンソールポートにケーブルを接続します。
-
10GBaseT RJ-45 Ethernetケーブルを使用して、デバイスのEthernetポートをEthernetスイッチに接続します。
-
付属のUSBシリアルケーブルをデバイスのシリアルコンソールポートから、ラップトップなどの制御ホスト上のUSBコネクタに接続します。
Roving Edge Device 2: コンピュート、GPUおよびストレージのシェイプ
-
付属の電源コードをデバイスの電源コンセントおよび電源に接続します。ただし、まだデバイスの電源を入れないでください。

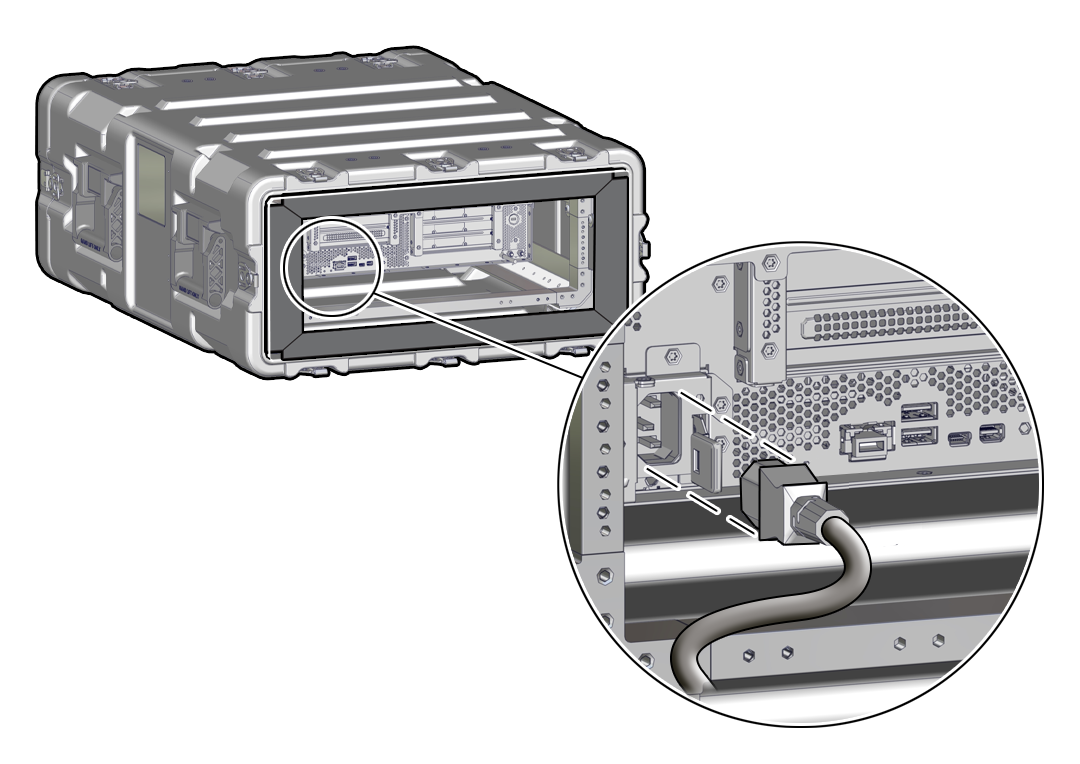

次の図は、堅牢なケースにあるRoving Edge Device 2の電源ケーブルを接続する場所を示しています。
