堅牢なRoving Edgeデバイス
Roving Edgeデバイスに堅牢な保護をインストールする方法について説明します。
各Oracle Roving Edge Deviceは、堅牢なケースに組み立てられます。この項の手順に従って、Roving Edge Deviceを堅牢なケース内で使用します。ケースからデバイスを取り外すことは推奨されず、デバイスが損傷する可能性があります。
-
両側のウィングターンラッチを見つけ、各エンドキャップのラッチを解除するように、これらの反時計回りに回して、頑丈なトランジットケースからエンドキャップを取り外します。

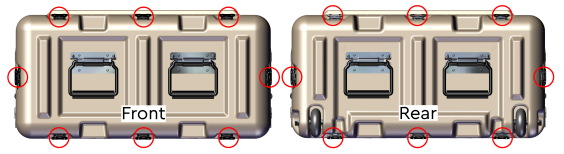

Wing-Turnラッチの場所
ウィングターンラッチは、表示されている場所にあります。各キャップには、合計8つのウィングターンラッチがあります。

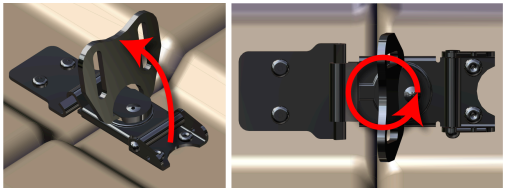

ウィングターンラッチ操作
エンドキャップをケースから引き出します。

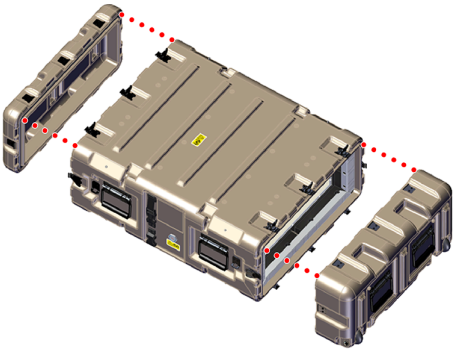

堅牢なトランジットケースからのエンドキャップの取り外し
-
システム設置用のEMIフィルタアセンブリを準備します。
ノート
EMIフィルタアセンブリは、システムの設置中に接地ケーブルでFaraday Cageに取り付けられたままになります。これらのアースケーブルは繊細で、EMIフィルタアセンブリが過度にハードに引っ張られると破損する可能性があります。
Ruggedized Transit Caseの前面から、T15 Torxを使用します。

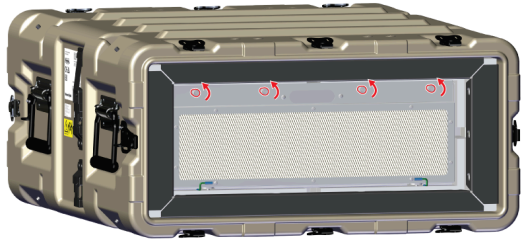

前面EMIフィルタ構成部品のキャプティブねじを緩める
次の図に示すように、EMIフィルタ構成部品の上部をケースに収まるまで慎重に下に回転させます。

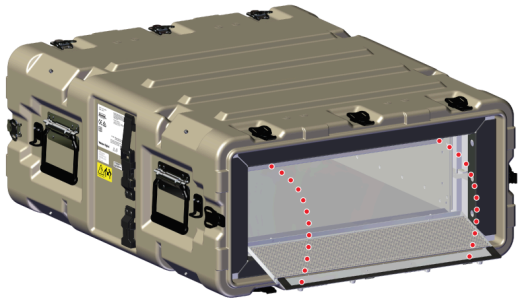

前面EMIフィルタアセンブリの回転

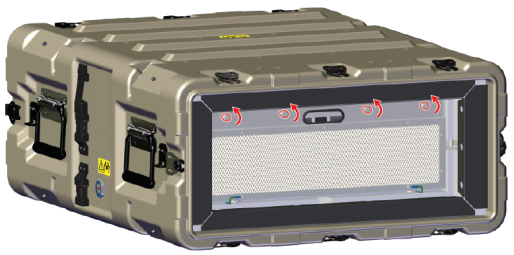

Ruggedized Transit Caseの背面から、T15トルクスドライバを使用して、背面EMIフィルタ構成部品の脱落防止機構付きねじを緩めます。
背面EMIフィルタ構成部品のキャプティブねじを緩める
次の図に示すように、EMIフィルタ構成部品の上部をケースに収まるまで慎重に下に回転させます。EMIフィルタ構成部品の下部に接続されている接地線が損傷しないように注意してください。

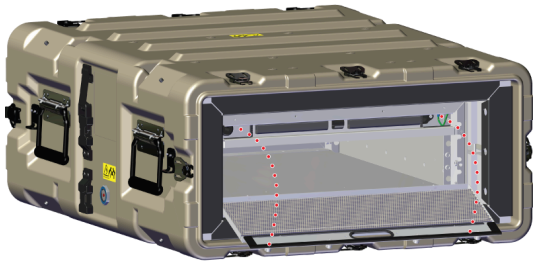

背面EMIフィルタアセンブリの回転
-
次のように、Faradayケージからシステムの背面に内部電源ケーブルを接続します。
ノート
システムおよび堅牢な輸送ケース構成を別のサイトに輸送する場合は、ケーブルを取り付けないでください。

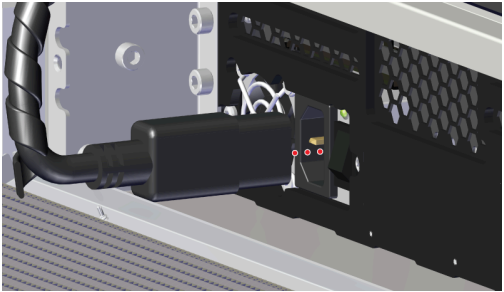

Faraday Cageの電源ケーブルの接続
-
データケーブルと電源ケーブルを取り付け、EMIフィルタアセンブリをFaraday Cageに再度装着します。
QSFP28、DB9、およびEthernet (オプション)のケーブルを左のケーブルチャネルを通して配線し、引っ張って、各ポートにケーブルを接続するのに十分なスラックがあることを確認します。

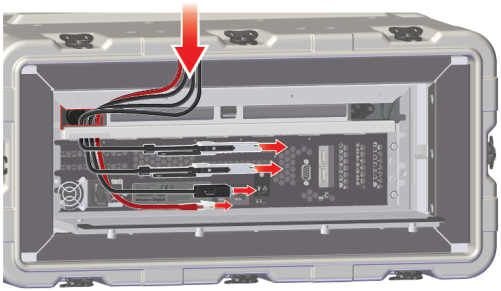

データケーブル左チャネルルート
各ケーブルを指定されたポートに接続し、ケーブルスラックをフォームチャネルを通して配線し、データケーブルのもう一方の端をEMIフィルタアセンブリの楕円形カットアウトを通して配線します。

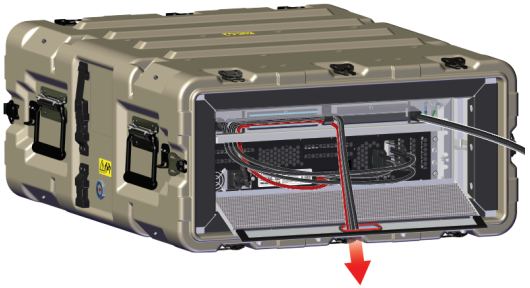

データケーブル左チャネルルート
次に示すように、電源ケーブルを右のケーブルチャネルにあるポートに接続し、ケーブルスラックをフォームチャネルとケーブルマウントを通し、EMIフィルタアセンブリの楕円形カットアウトを通します。

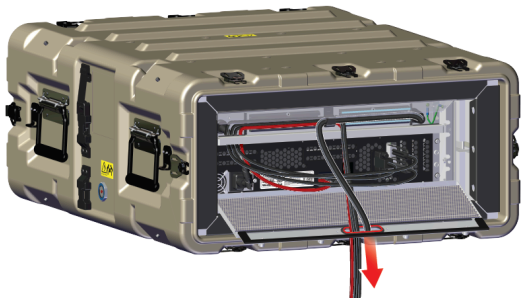

電源ケーブルの接続と配線
ケーブルを所定の位置に固定してEMIフィルタ構成部品を前方に押し、脱落防止機構付きねじをねじ穴に合わせ、親指と指で締め始めます。ケーブルを通す泡チャネルが抵抗を提供するので、必ず圧力を適用してください。ケーブルとEMIフィルタが正しく所定の位置に設置されたら、T15トルクスドライバを使用して、前面のEMIフィルタ構成部品の脱落防止機構付きねじを締めます。

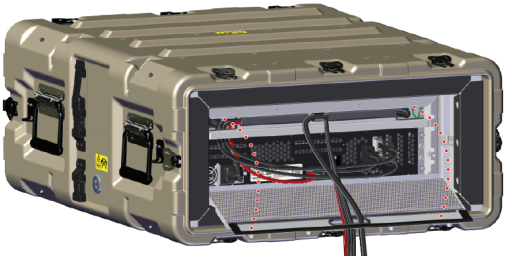

背面EMIフィルタアセンブリの回転と装着

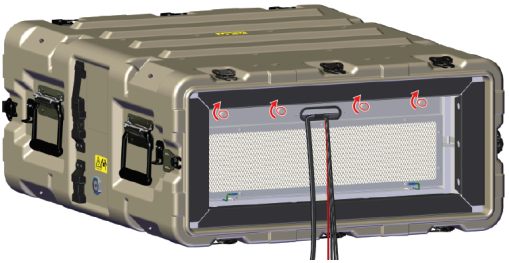

背面EMIフィルタ構成部品のキャプティブねじを締める
-
Faradayケージのフロント・エンドのEMIフィルタ・アセンブリを特定します。前面のEMIフィルタ構成部品は全画面表示になりますが、背面のEMIフィルタには、エンクロージャーの背面への配線用の楕円形の切り込みがあります。
Ruggedized Transit Caseの前面から、次の図に示すように、Faraday CageのEMIフィルタ構成部品のねじ穴に合わせてEMIフィルタ構成部品の上部を慎重に回転させます。EMIフィルタ構成部品の下部に接続されている接地線が損傷しないように注意してください。
前面EMIフィルタアセンブリの回転と装着
T15トルクスドライバを使用して、前面のEMIフィルタ構成部品の脱落防止機構付きねじを締めます。

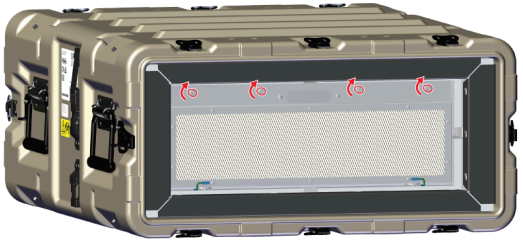

前面EMIフィルタアセンブリの固定
EMIフィルタ構成部品のアースケーブルが、再取り付け中に固定されないように注意してください。

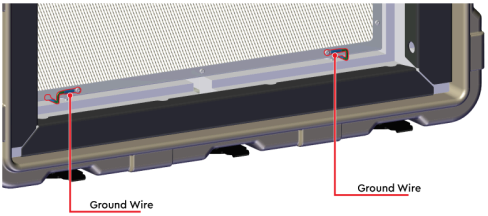

接地線の識別
