ラックへのデバイスのマウント

デバイスのラックマウント

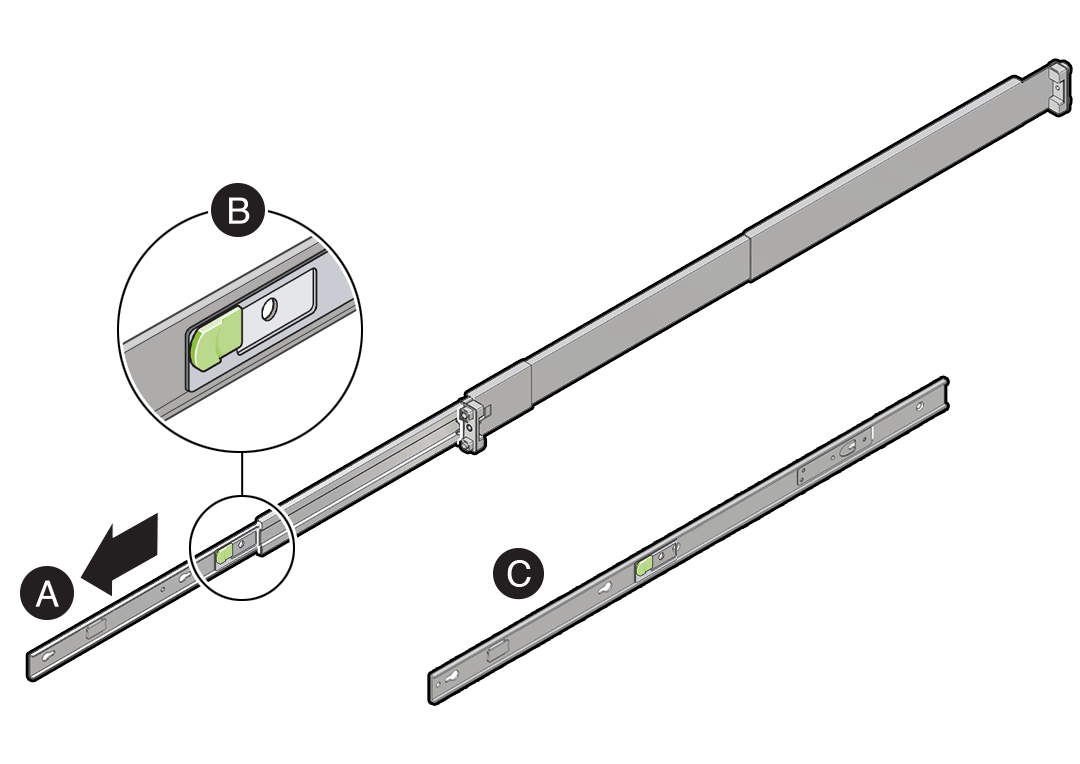

1. デバイスの固定部品をスライドレールから切り離します。




   1. 固定部品をスライドレール留め具から引き出します。
   2. 取り外しレバーを押して、ロックメカニズムを解放します。
   3. 側面レールから固定部品を取り外します。

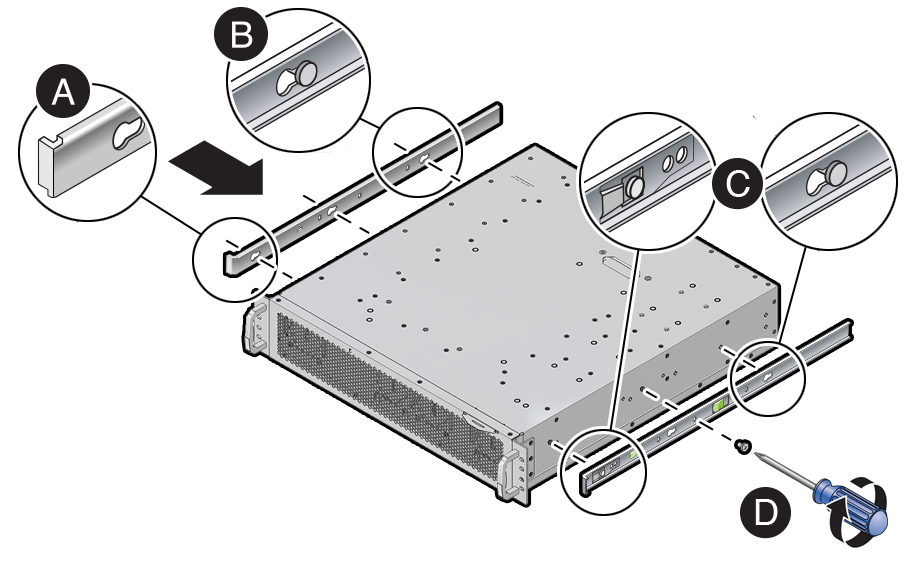

2. 固定部品をデバイスに接続します。





   1. スライドレールストップがデバイスの前面になるように、固定部品をデバイスに合わせます。

   2. 固定部品の鍵穴の開口部を、デバイスの側面にある位置決め用ピンに合わせます。
   3. 固定部品を、カチッと音がして所定の位置に固定するまで前方に押し込みます。
   4. デバイスの両側に1本の M4ねじを取り付けて、固定部品を固定します。

3. デバイスを設置するラック内の位置を特定します。

   Roving Edge Deviceには、垂直方向のスペースが2ラック・ユニット(2U)必要です。

   注意



   人的傷害のリスクを軽減するには、ラック・キャビネットを固定し、(使用可能な場合)サーバーを設置する前に転倒防止バーを伸ばしてください。

4. ラックポストにラベルが付けられていない場合は、前面と背面のポストの取り付け穴にマークを付けて、水平取り付けを確保します。

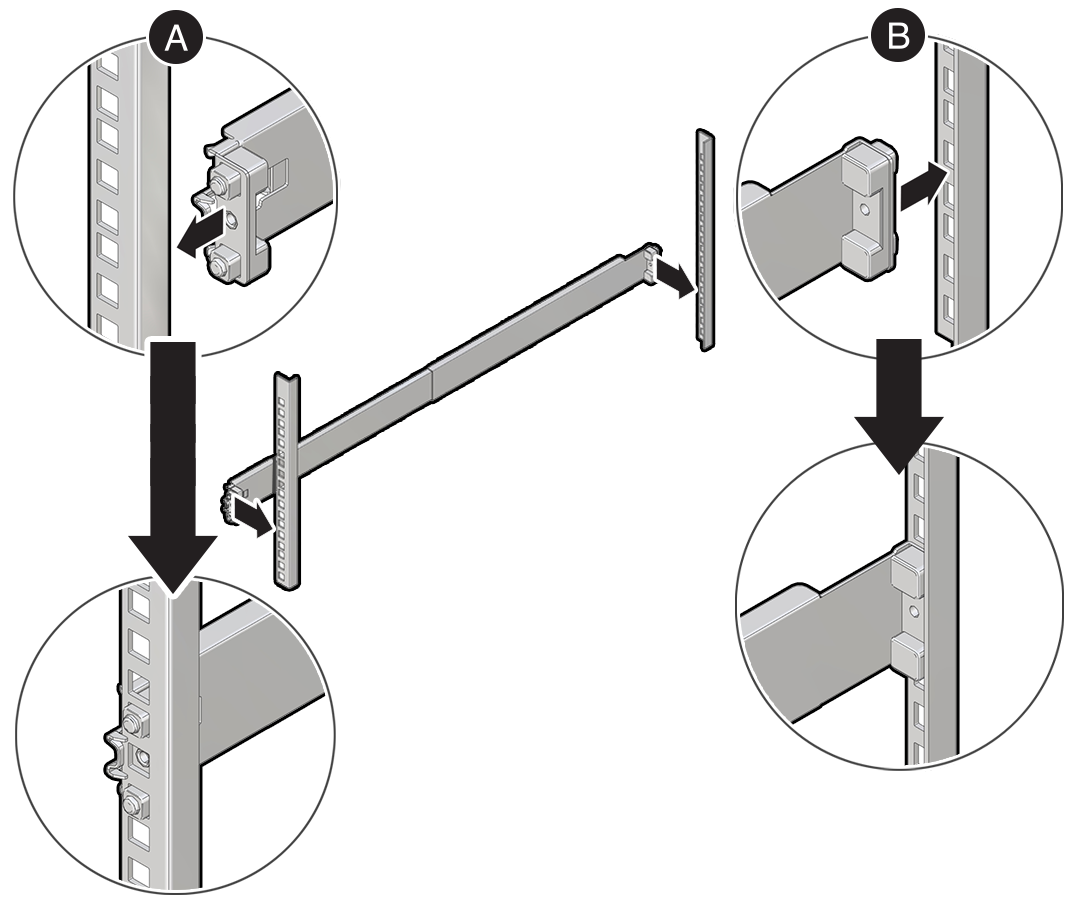

5. 2つのスライドレールをラックに取り付けます。




   1. 前面のスライドレールを前面のラックポストにスナップします。
   2. 背面スライドレールを調整して背面ラックポストに届き、スライドレールを背面ラックポストに差し込みます。

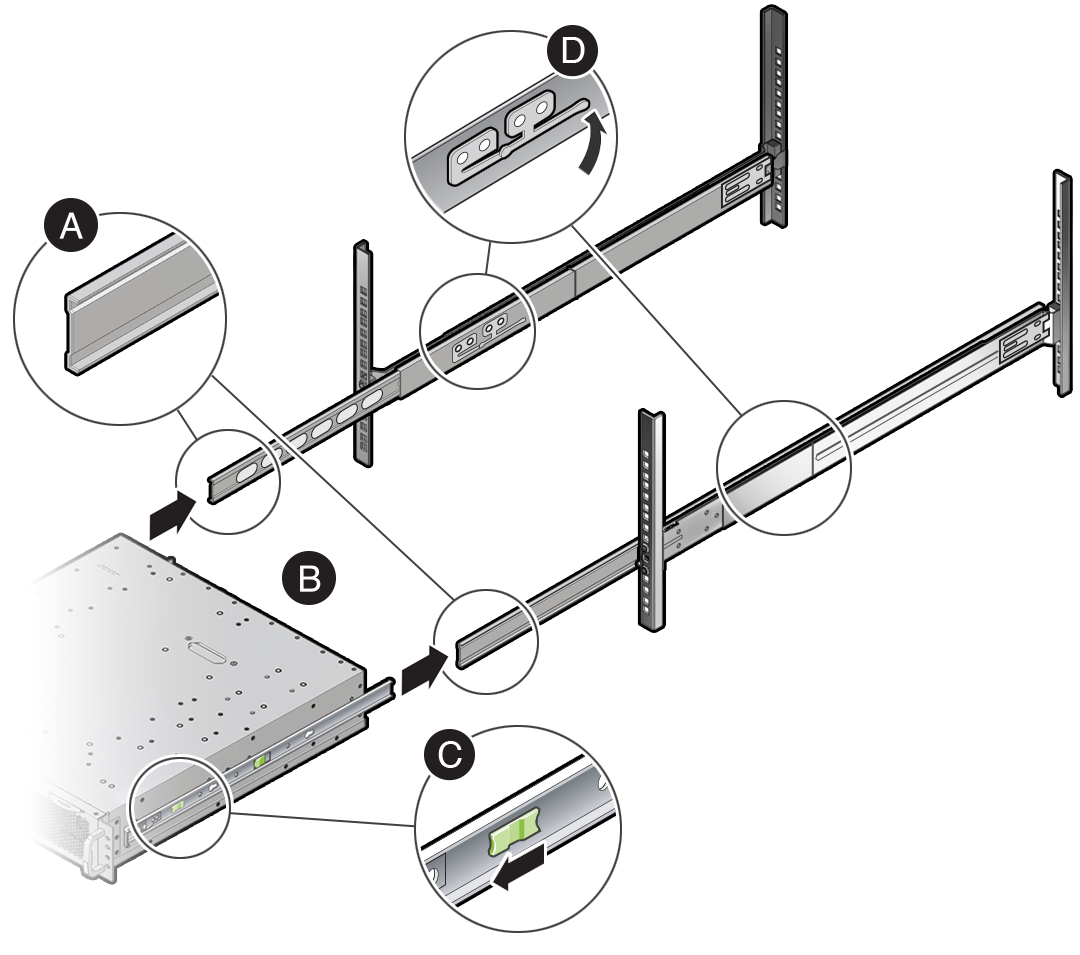

6. デバイスをスライドレールに取り付けます。




   1. 内側スライドレールを伸ばします。
   2. デバイスがスライドレールによってしっかりと支えられているが、ラックから引き出されるまで、固定部品を拡張されたスライドレールにスライドさせます。
   3. 緑色のレバーを前方に引いて、固定部品がスライドレールに完全にスライドできるようにします。
   4. スライドレールのストップレバーを持ち上げ、デバイスをラックに完全に押し込みます。

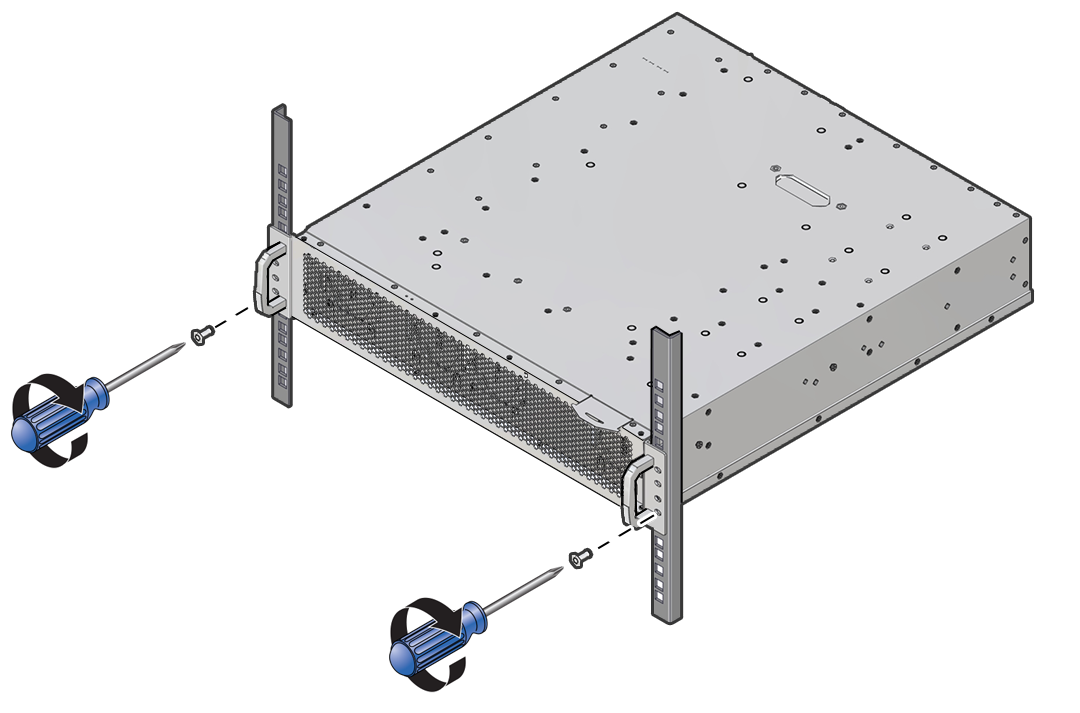

7. 2本の M4ねじをデバイスの前面に取り付けます。





次に何をしますか。

フロントパネルおよび背面パネル項目の特定
