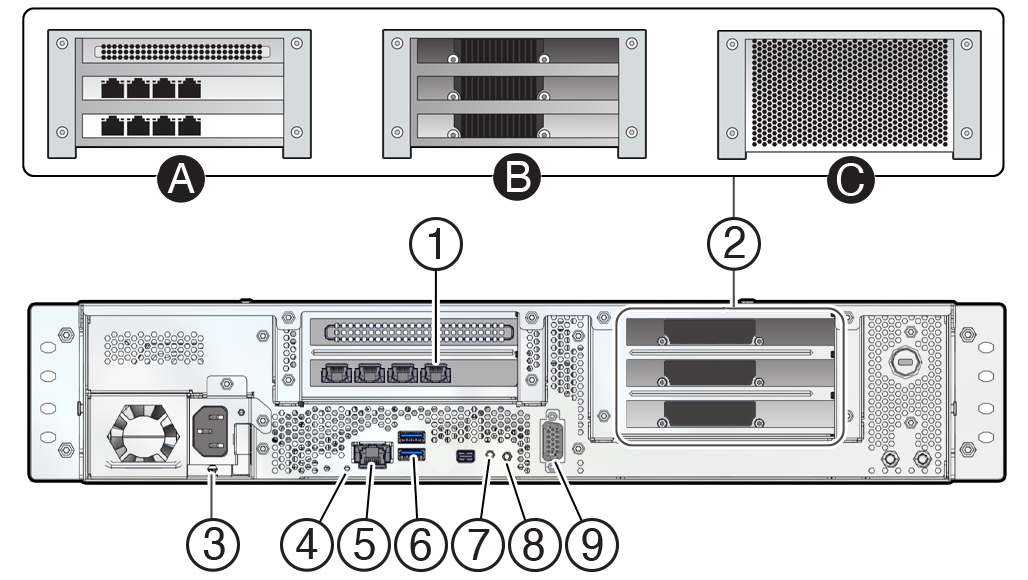

フロントパネルおよび背面パネル項目の特定

PCIe 0: RJ-45ポートを左から右に割り当てた1つのクワッドポート 10GBASE-T Ethernetカード: 3、2、1、0

すべてのシェイプで、次のポートを使用します:

• ポート0 (右端のポート)– このポートをデータセンターネットワークに接続します。Cable the Roving Edge Deviceを参照してください。
• ポート1および2–Ethernetボンディングはサポートされていません。これらのポートには接続しないでください。
• ポート1-3 (左端のポート)– 予約済みEthernetポート3。このポートには接続しないでください。

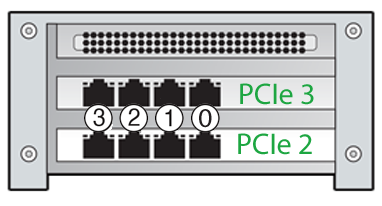

コンピュート・シェイプには、2枚の追加のクアッド・ポート10GBASE-Tイーサネット・カードが含まれています。

Ethernetボンディングはサポートされていません。PCIe 2およびPCIe 3のすべてのポートは、切断されたままにする必要があります。

GPUシェイプには、3つのNVIDIA AD104GL [L4] GPUが含まれています。

ストレージ・シェイプには、さらに4つの15.38 SSDが含まれています。

システムのステータスLED

• オン- クリティカル・イベントが発生しました
• 消灯- 正常

2つのUSB 3.0ポート。トップポートは、出荷時のトラブルシューティング用に予約されています。下部ポートはUSB対応インスタンスに接続できます。要件については、Connecting USB Devices to Instancesを参照してください。

電源スイッチとLED

• 点灯 – ホストに電源が入っている
• 消灯 – ホスト の電源が切断されています
• オレンジ- 障害

デバイスとの初期通信は、制御ホストコンピュータ(ラップトップなど)に接続されているシリアルコンソールを介して行われます。

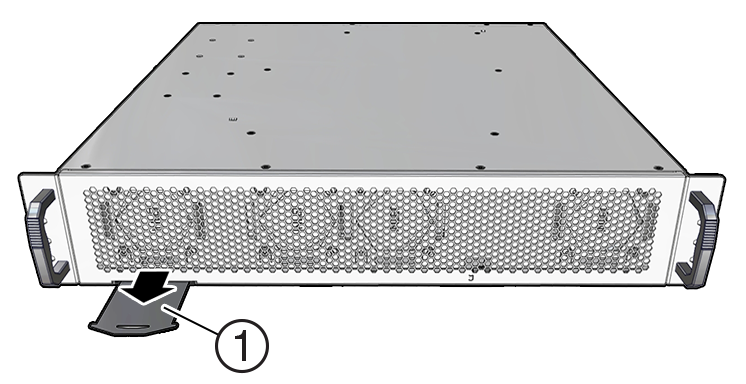

プルアウトカード。
